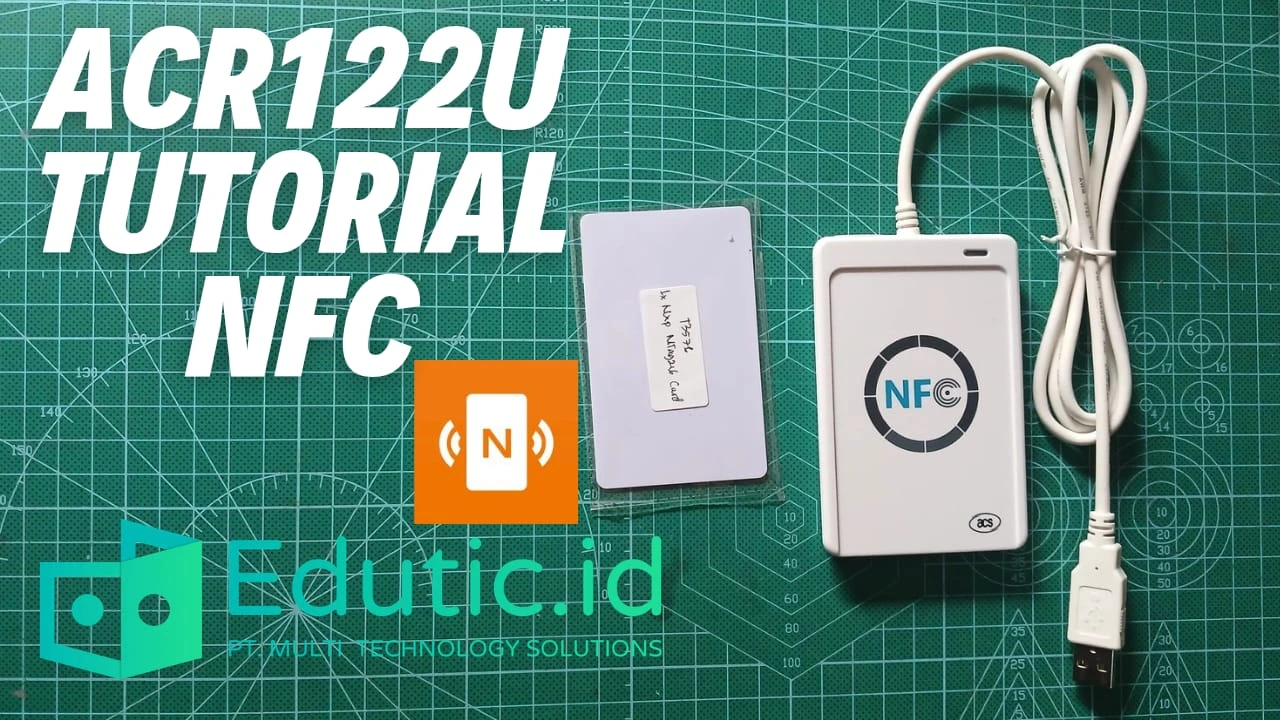

ACS ACR122U adalah Reader dan Writer kartu/tag frekuensi 13.56MHz (NFC). Spesifikasi lengkap produk ACS ACR122U. Tutorial kali ini akan melakukan Reader, Writer dan Set Password agar data yang ada di dalam kartu tidak dapat diubah sembarangan oleh pengguna lain. Note : Melakukan Set Password hanya berlaku untuk kartu dengan chip NTag 21X (seperti: NTag 213, NTag 215, NTag216, dll), selain itu maka tidak bisa. Daftar Isi Alat dan Bahan Instal dan Setup Cara Scan/Read Kartu NFC Menu Memory Video Tutorial FAQ Kesimpulan Alat dan Bahan Sebelum mulai, siapkan dulu: Reader NFC ACR122U Kartu NFC (Mifare / NTAG) Laptop / PC Software NFC Tools, link download: Instal dan Setup Hubungkan ACS ACR122U dengan perangkat desktop. Extract file nfctools-windows-latest.zip. Jalankan file nfctoolsgui.exe. Tampilan awal aplikasi akan terlihat seperti berikut. Tempelkan kartu ke atas reader ACS ACR122U, hingga warna lampu pada reader yang awalnya merah menjadi kuning. Tab Information Setelah kartu ditempelkan ke atas ACS ACR122U, balik ke dekstop dan pilih menu Information akan terlihat data informasi spesifikasi kartu seperti berikut. Pada tampilan diatas memberikan infromasi seperti: Jenis Chip (TECH)Contoh: ISO 14443-3A, NXP NTAG216→ Artinya kartu yang dibaca dari NXP dan tipe NTAG216 UID (Unique Identifier)Ini adalah nomor unik kartu→ Tidak bisa diubah (kecuali kartu khusus) ATR (Answer To Reset)Data komunikasi antara kartu dan reader Memory InformationContoh: Kapasitas: 924 bytes User memory: sekitar 888 bytes Security StatusApakah kartu dikunci password atau tidak, pada tampilan tersebut ada keterangan "No" berarti tidak dikunci/password Tips: Jangan sembarangan edit manual di page 02 atau 03 karena bisa merusak kartu. Tab Memory Pada menu ini kita bisa lihat isi memori kartu dalam bentuk hexadecimal per halaman. Penjelasan struktur dari tampilan diatas: Page 00–01 → UID Tidak bisa diubah (read-only) Page 02 → Lock Bytes Hati-hati! Bisa mengunci memori permanen Page 03 → OTP (One Time Programmable) Sekali ditulis tidak bisa diubah balik Page 04 dst → User Data Ini area bebas untuk isi data Kalau masih kosong → biasanya semua 00. Tab Write Menu ini merupakan bagian paling penting yang berfungsi untuk menulis data ke kartu. Adapun cara melakukan penulisan (write) ke kartu adalah sebagai berikut: Silakan isi/write data kartu dengan cara pergi ke tab “Write”, klik tombol “Add a record”, kemudian tentukan jenis data. Setelah data dibuat (pada contoh data berupa URL), lalu tekan tombol “Write”. Jika berhasil maka akan tampil kata “Write Complete”. Pastikan kembali bahwa data telah berhasil diwrite dengan membuka tab “Information”. Di sana, Kita dapat melihat data Record yang sesuai dengan hasil penulisan sebelumnya. Tab Other Tab ini digunakan untuk fitur lanjutan dan maintenance. Di sini, kita dapat menghapus data, membersihkan kartu, serta mengatur (set) password. Penjelasan masing-masing fitur adalah sebagai berikut: Erase (Empty Record) berfungsi untuk menghapus data NDEF sehingga kartu terlihat kosong. Untuk melakukannya, cukup tekan tab “Erase (Empty Record)”, kemudian akan muncul notifikasi “Write complete!” sebagai tanda proses telah berhasil. Pastikan kembali bahwa data/record berhasil dihapus dengan membuka tab “Information”. Di sana, Kita dapat melihat data Record 1 sudah tidak ada. Format (Write 0x00) berfungsi untuk membersihkan seluruh isi memori. Fitur ini digunakan ketika ingin mereset kartu atau mengatasi kesalahan (error) pada data. Untuk melakukannya, cukup tekan tab “Format (Write 0x00)”, kemudian akan muncul notifikasi “Format complete!” sebagai tanda proses telah berhasil. Pastikan bahwa seluruh isi memory berhasil dibersihkan dengan membuka tab “Memory”. Di sana, Kita dapat melihat kode hexadecimal pada data 04–07. Jika sebelumnya terdapat data, setelah dilakukan Format (Write 0x00), kode tersebut akan berubah menjadi 00, yang menandakan bahwa memori telah berhasil dikosongkan. Sebelum memori dibersihkan: Sesudah memori dibersihkan: Set Password Remove Password Hasil Akhir
