Mengulik RENATTA Temperature & Humidity Sensor-Panduan Wiring dan Pembacaan Data Modbus RTU-RS485

Halo sobat engineer! Dalam artikel kali ini, kita akan melakukan uji coba dan mengulas tuntas cara setting RENATTA TEMPERATURE & HUMIDITY SENSOR MODBUS RTU-RS485. Perangkat standalone berlayar LCD ini sangat cocok untuk monitoring suhu dan kelembaban industri, namun memerlukan konfigurasi awal yang tepat. Yuk, simak panduan praktis mulai dari langkah wiring perangkat, konfigurasi ID dan baud rate, hingga cara membaca datanya secara riil menggunakan software Modbus Poll di PC Anda!

| Daftar Isi

Alat dan Bahan

Design Wiring

Implementasi

Hasil Akhir

Kesimpulan

Frequently Asked Questions

Simak Video Tutorial Lengkap nya Disini !!!

| Alat dan Bahan

Modbus Poll

Link Download >>>

Sensor Temperatur & Humidity Renatta RN N01

Link Pembelian >>>

Power Supply DC

Link Pembelian >>>

USB Modbus Converter

Link Pembelian >>>

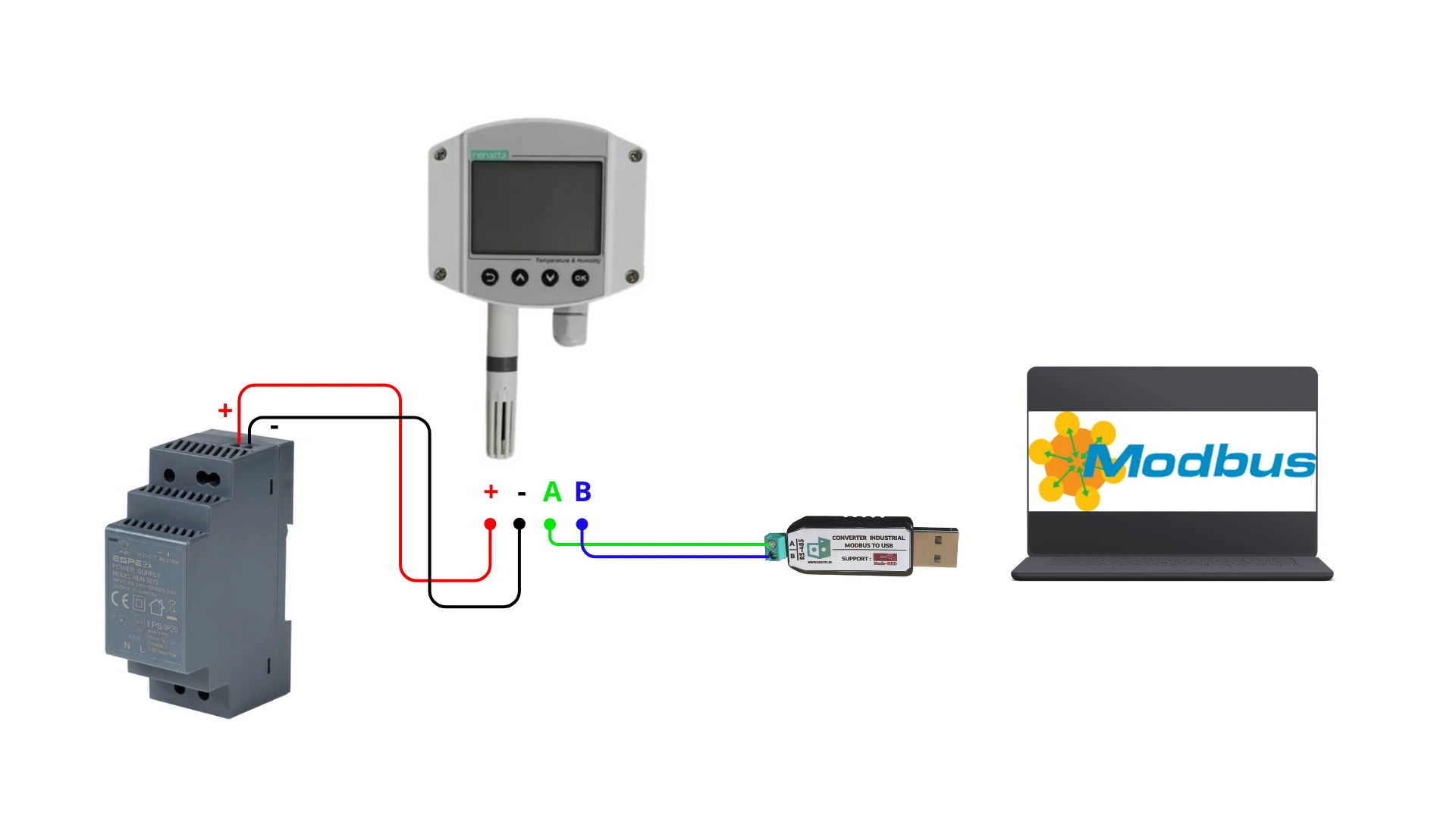

|Design Wiring

| Implementasi

Bagian ini merupakan langkah-langkah untuk merangkai wiring, setting hardware dan setting software.

> Hardware

  • Proses Wiring

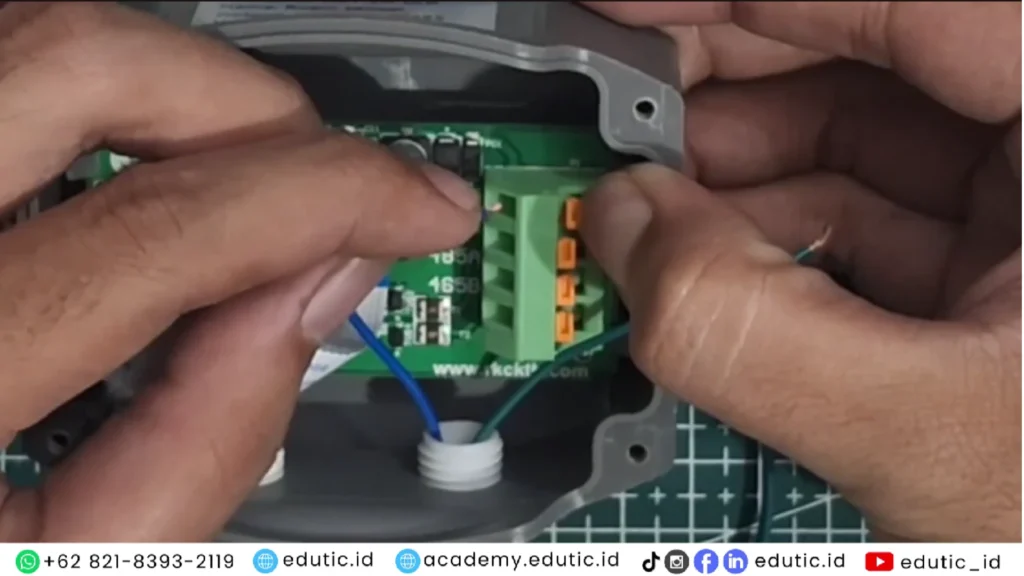

  • Buka 4 baut pada casing sensor untuk mengakses bagian terminal dalam sensor

  • Hubungkan kabel dari power supply DC ke terminal VCC dan Ground pada sensor. Cara memasukkan kabelnya adalah dengan menekan penjepit berwarna oranye, masukkan kabel, lalu lepas.

  • Hubungkan terminal RS485A (A) dan RS485B (B) pada sensor ke converter USB to RS485 secara sejajar (A ke A, B ke B) agar bisa disambungkan ke komputer/PC.

  • Setting Hardware

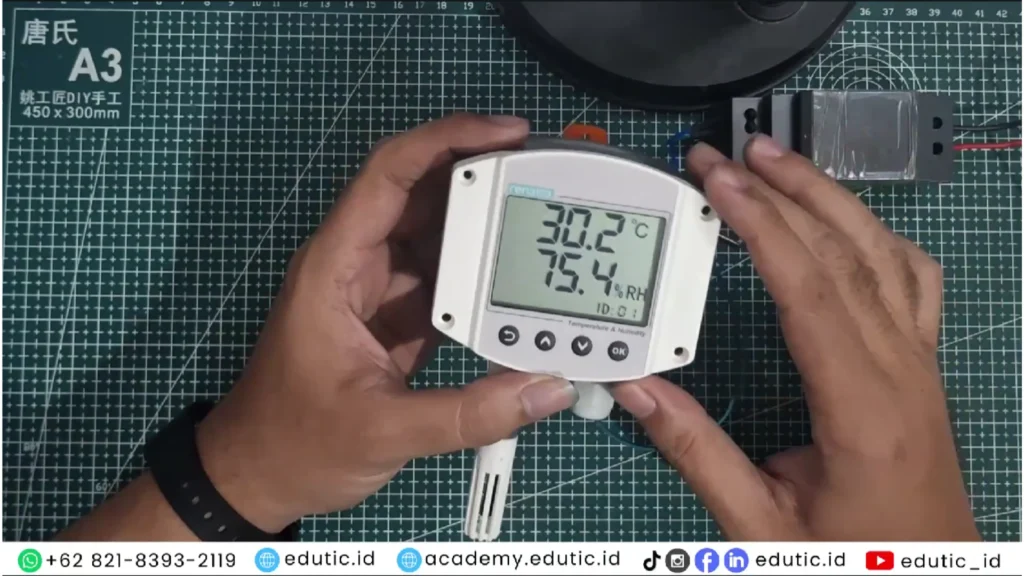

  • Pada halaman utama layar LCD menampilkan suhu & kelembaban, untuk masuk ke menu tekan tombol OK.

  • Masukkan password default yaitu 888 dengan cara menekan tombol atas/bawah untuk mengubah angka dan tombol OK untuk menggeser baris kursor. Setelah terisi 888, tekan tombol OK cukup lama hingga masuk ke halaman setting.

  • Untuk ubah Address pilih menu Address (default-nya adalah 1).

  • Tekan tombol OK hingga angka berkedip, lalu ubah nilainya (misal ke ID 5) menggunakan tombol atas/bawah, kemudian tekan OK untuk menyimpan.

  • Kemudian untuk ubah Baudrate geser ke menu baud rate (default 4800).

  • Tekan OK hingga berkedip, lalu pilih baud rate yang diinginkan (misal 9600 yang tertera sebagai kode 960) dan tekan OK.

  • Apabila ingin kembali ke menu utama Tekan tombol Back/Kembali (Tombol sebelah kiri) untuk menyelesaikan konfigurasi.

    • > Software

  • Buka Modbus Poll, buka menu Connection -> Connect.

  • Pilih serial port USB converter yang sesuai, lalu set Baud Rate ke 9600, Data bits: 8, Parity: None, dan Stop Bit: 1.

  • Selanjutnya Buka menu Setup -> Read/Write Definition.

  • Isi Slave ID sesuai dengan ID yang di-set di sensor sebelumnya (misal ID 5).

  • Pilih Function: 03 Holding Register, isi Address: 0, dan Quantity: 2 (untuk membaca kelembaban dan suhu sekaligus).

  • Data akan terbaca di software. Nilai yang tertera merupakan hasil kali 10 dari angka aslinya, sehingga untuk mendapatkan nilai riil (suhu dan kelembaban), Anda perlu membagi angka tersebut dengan 10 (contoh: jika terbaca 294, artinya suhu riil adalah 29,4°C).

  • Jika ingin mengubah ID alat langsung dari software Modbus Poll, ubah pengaturan Setup Definition Address ke 2000.

  • Nilai pada address 2000 menunjukkan Slave ID (bisa langsung diubah dengan klik ganda dan di-send nilai barunya), sedangkan address 2001 menunjukkan kode urutan penomoran Baud Rate.

    • | Hasil Akhir

    Hasil akhirnya adalah sistem monitoring standalone yang mampu menampilkan parameter suhu dan kelembaban udara secara real-time pada layar LCD fisik, sekaligus mentransmisikan data riil tersebut secara akurat ke software Modbus Poll melalui koneksi RS485 yang stabil.

    | Kesimpulan

    Mengonfigurasi RENATTA TEMPERATURE & HUMIDITY SENSOR MODBUS RTU-RS485 sebenarnya cukup mudah dan praktis selama langkah pengabelan (wiring) dan parameter komunikasinya sudah sesuai. Dengan melakukan setting ID dan baud rate pada perangkat, serta menyamakan konfigurasinya pada software Modbus Poll menggunakan parameter 8N1 dan fungsi 03 Holding Register, data suhu serta kelembaban dapat terbaca secara riil dan akurat. Sensor ini menjadi solusi ringkas dan andal untuk kebutuhan monitoring infrastruktur sistem Anda.

    Kami Siap Bantu Kamu

    Jasa IoT Industri

    Integrasi IoT untuk efisiensi industri.

    • ✔ Solusi custom
    • ✔ Implementasi profesional
    • ✔ Support berkelanjutan
    Konsultasi Gratis

    Web Dashboard IoT

    Monitoring data real-time & modern.

    • ✔ Real-time
    • ✔ UI modern
    • ✔ Aman & scalable
    Hubungi Kami

    Sertifikasi IoT BNSP

    Upgrade skill + sertifikat resmi.

    • ✔ Sertifikasi BNSP
    • ✔ Praktik langsung
    • ✔ Untuk profesional
    Daftar Sekarang

    | FAQ (Frequently Asked Questions)

    Berapa password default untuk masuk ke menu setting pada sensor Renatta ini?

    Password bawaan (default) untuk masuk ke menu konfigurasi pada sensor Renatta RN012D adalah 888. Anda perlu menekan tombol OK, memasukkan angka tersebut, lalu menahan tombol OK beberapa saat hingga layar berpindah ke halaman setting.

    Mengapa data suhu dan kelembaban yang terbaca di Modbus Poll nilainya ratusan (tidak sinkron dengan layar LCD)?

    Berdasarkan data sheet resminya, nilai yang dikirim oleh sensor melalui protokol Modbus adalah hasil kali 10 dari angka aslinya. Untuk mendapatkan nilai riilnya, Anda hanya perlu membagi angka yang terbaca di Modbus Poll dengan 10 (misal: jika terbaca 294, artinya suhu sebenarnya adalah 29,4°C).

    Berapa parameter basic communication (serial port) yang harus di-set pada software Modbus Poll?

    Agar koneksi berhasil, Anda wajib menyamakan parameter komunikasi di software dengan spesifikasi sensor, yaitu: Data Bits = 8, Parity = None, dan Stop Bits = 1 (atau biasa dikenal dengan konfigurasi 8N1), dengan Baud Rate dan Slave ID sesuai yang telah Anda atur pada hardware sensor.
