Data Suhu Berantakan? Yuk Setup Temperature Humidity Sensor RS485 Modbus Sekarang!

Bagaimana cara mengawasi fluktuasi iklim mikro lingkungan secara presisi dalam satu dasbor terpusat? Melalui pemaparan video di atas, kita akan menguji performa dan melihat mekanisme pembacaan data dari perangkat industri Temperature and Humidity Transmitter Sensor berbasis komunikasi RS485 Modbus RTU. Konten ini menyajikan demonstrasi menyeluruh mengenai penataan jalur transmisi kabel (wiring hardware), identifikasi alamat registrasi (holding register) untuk parameter temperatur serta kelembapan relatif (RH), hingga visualisasi grafik datanya secara langsung pada software laptop Anda. Simak klip video di atas untuk melihat bagaimana sensor merespons perubahan kondisi udara secara sensitif dan pelajari cara membangun sistem pemantauan lingkungan yang andal sekarang juga.

| Daftar Isi

Alat dan Bahan

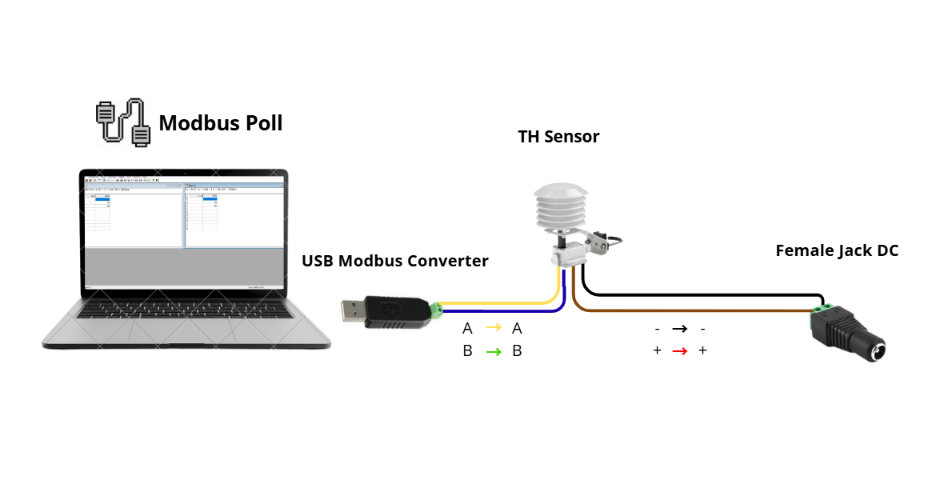

Design Wiring

Implementasi

Hasil Akhir

Kesimpulan

Frequently Asked Questions

Penasaran bagaimana cara setup alat ini tanpa ribet? Klik tombol play pada video di atas sekarang untuk melihat panduan instalasi lengkapnya!

| Alat dan Bahan

Modbus Poll

Link Download

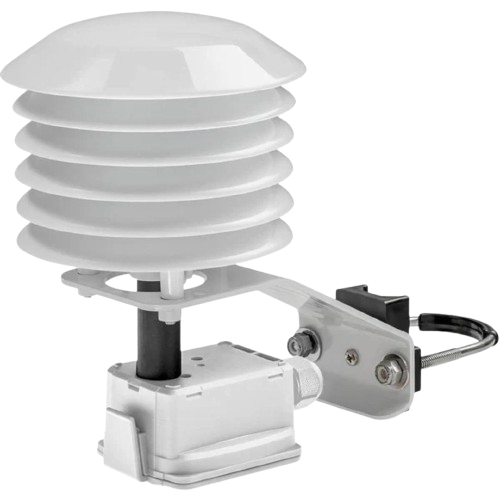

Temperature Humidity Sensor

USB Modbus

Link Pembelian>>>

Female Jack DC

|Design Wiring

| Implementasi

Proses integrasi perangkat Temperature and Humidity Transmitter Sensor berbasis komunikasi RS485 Modbus RTU ke laptop ini terbagi menjadi dua tahap utama

> Hardware

  • Persiapan Komponen Utama. Sediakan unit Temperature and Humidity Sensor, modul konverter RS485-to-USB, serta power supply DC (adaptor) eksternal yang sesuai dengan spesifikasi tegangan sensor Anda.

  • Koneksi Jalur Catu Daya (Power). Hubungkan kabel daya positif (biasanya berwarna merah/VCC) pada sensor ke kutub positif (+) adaptor, dan kabel daya negatif (biasanya berwarna hitam atau biru/GND) ke kutub negatif (-) adaptor.

  • Koneksi Jalur Komunikasi Data. Hubungkan kabel data komunikasi sensor ke terminal sekrup yang ada pada konverter USB-to-RS485 dengan pasangan yang tepat, Kabel data A disambungkan ke terminal A pada konverter. Kabel data B disambungkan ke terminal B pada konverter.

  • Penghubungan ke Sistem Laptop. Tancapkan modul konverter USB-to-RS485 tersebut ke port USB laptop Anda yang aktif agar dikenali sebagai port komunikasi (COM Port).

    • > Software

    A. Inisialisasi Koneksi Serial

  • Buka Aplikasi & Buka Menu Koneksi. Lalu jalankan software Modbus Poll pada laptop Anda. Klik menu Connection > Connect.
  • Atur Parameter Komunikasi: Pada jendela koneksi serial, pilih port COM yang terdeteksi aktif di laptop Anda (misalnya COM3 atau COM5). Sesuaikan parameter standar industri untuk sensor ini, umumnya menggunakan Baud Rate 9600, Data Bits 8, Parity None, dan Stop Bit 1. Klik OK.

    • B. Pembacaan Register Suhu dan Kelembapan

  • Setup Alamat Register (Setup Definition. Klik menu Setup > Read/Write Definition. Masukkan nilai Slave ID default dari sensor Anda (biasanya ID 1). Pilih Function Code 03 Read Holding Registers (4x). Setel alamat awal (Address) sesuai dokumen teknis sensor (umumnya dimulai dari Address 0 atau 1) dengan Quantity sebanyak 2 untuk membaca dua parameter sekaligus.

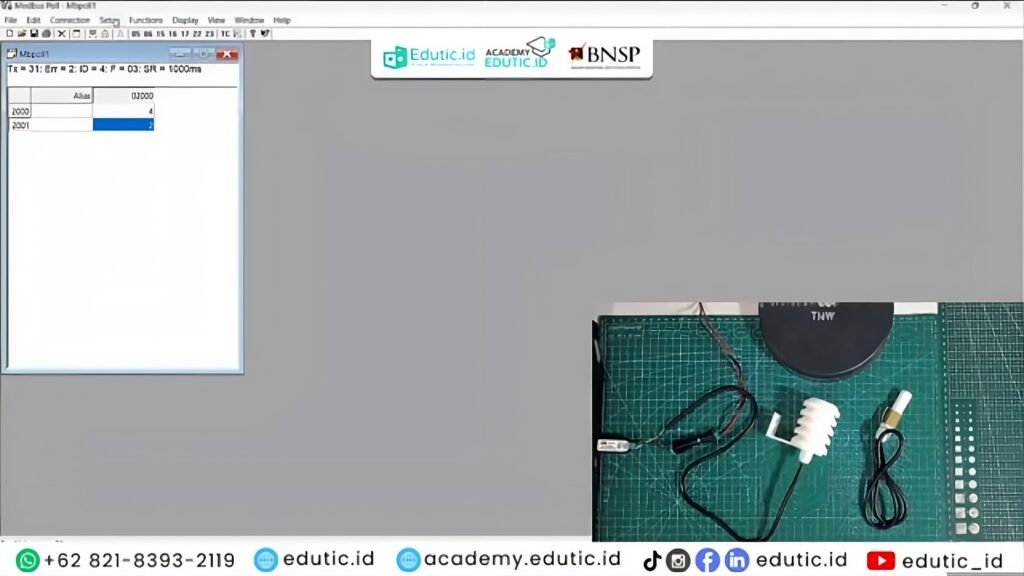

  • Analisis Hasil Pengujian Data. Register Pertama (Temperatur), akan menampilkan nilai suhu ruangan saat ini. Jika nilai yang tertera adalah 285, artinya suhu aktual adalah 28,5°C (nilai mentah dibagi 10).

  • Register Kedua (Kelembapan / RH), akan menampilkan tingkat kelembapan udara relatif. Jika nilai yang tertera adalah 652, artinya kelembapan aktual lingkungan sekitar adalah 65,2% RH.

  • Uji Respons Sensor: Cobalah memberikan sedikit hembusan napas hangat atau dekatkan sensor ke area yang lembap. Anda akan melihat angka numerik pada baris register di layar Modbus Poll berubah secara responsif dan real-time.

    • | Hasil Akhir

    Melalui serangkaian pengujian yang telah dilakukan di dalam video, sistem pemantauan lingkungan ini berhasil berjalan dengan performa yang optimal. Perangkat Temperature and Humidity Sensor dapat berkomunikasi secara stabil dengan laptop melalui media konverter RS485-to-USB.

    | Kesimpulan

    Integrasi Temperature and Humidity Sensor berbasis protokol komunikasi RS485 Modbus RTU menggunakan software Modbus Poll terbukti menjadi solusi yang sangat andal dan efisien untuk kebutuhan sistem monitoring lingkungan skala industri maupun proyek IoT. Kunci utama keberhasilan implementasi ini terletak pada ketepatan konfigurasi jalur kabel fisik (wiring) serta kesesuaian pemetaan alamat register (holding register) pada perangkat lunak. Dengan stabilitas transmisi data jarak jauh yang ditawarkan oleh standar RS485, metode ini sangat siap diaplikasikan pada area yang membutuhkan pengawasan iklim mikro secara ketat seperti rumah kaca (smart greenhouse), ruang server, gudang penyimpanan, maupun stasiun cuaca pintar
