Akurat dan Tanpa Error! Ini Cara Membaca Data Sensor Kecepatan Angin

Ingin tahu bagaimana cara mengukur kecepatan angin secara digital dan akurat menggunakan sensor industri? Dalam video tutorial ini, kita akan mengupas tuntas langkah-langkah membaca data dari sensor Anemometer berbasis RS485 Modbus RTU langsung ke laptop menggunakan software Modbus Poll. Mulai dari panduan fisik penyambungan kabel (wiring), konfigurasi parameter register, hingga cara kalibrasi konversi data mentah menjadi satuan kecepatan angin seperti m/s atau km/jam dibahas secara gamblang tanpa error. Tonton video di atas untuk melihat proses konfigurasi lengkap dan pembacaan datanya secara real-time!

| Daftar Isi

Alat dan Bahan

Design Wiring

Implementasi

Hasil Akhir

Kesimpulan

Frequently Asked Questions

Tutorial lengkap cara menghubungkan Sensor Kecepatan Angin (Anemometer)

| Alat dan Bahan

Modbus Poll

Link Download

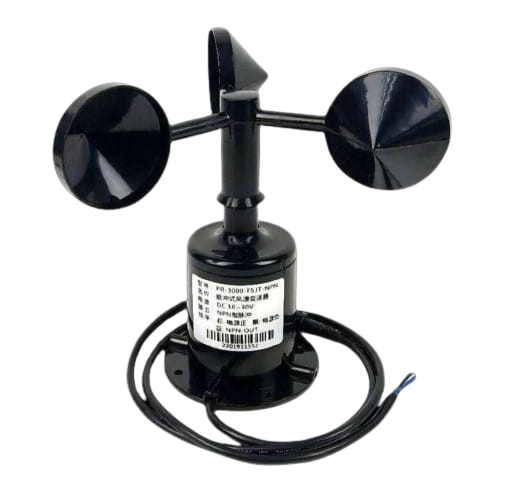

Anemometer Wind Speed Sensor

USB Modbus

Link Download

Female Jack DC

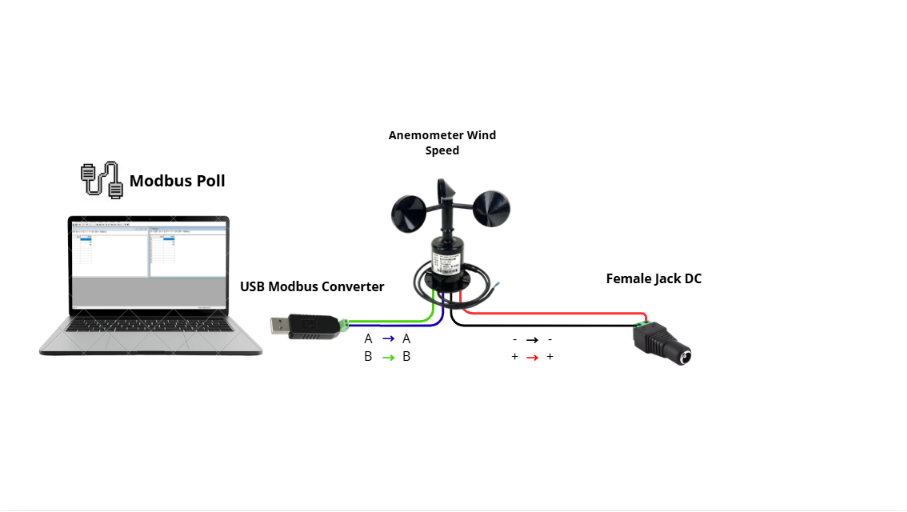

|Design Wiring

| Implementasi

Untuk mengintegrasikan sensor Anemometer (kecepatan angin) berbasis RS485 Modbus RTU ke laptop menggunakan software Modbus Poll, silakan ikuti panduan prosedur berikut ini.

> Hardware

  • Sediakan sensor Anemometer tipe SN3000 FSJN01, konverter RS485-to-USB, adaptor daya DC, serta kabel konektor male & female jack DC

  • Sambungkan kabel berwarna cokelat pada sensor ke terminal tegangan positif (+) power supply (pada video menggunakan tegangan 12,4 Volt), lalu sambungkan kabel berwarna hitam ke terminal tegangan negatif (-).

  • Sambungkan kabel kuning (atau hijau, tergantung tipe) ke terminal A (RS485A) pada konverter USB, lalu sambungkan kabel biru ke terminal B (RS485B).

  • Tancapkan ujung USB konverter RS485 ke port USB laptop Anda yang aktif. Pastikan lampu indikator pada sensor dan konverter menyala.

    • > Software

  • Buka Aplikasi Modbus Poll, lalu jalankan program pada laptop Anda.

  • Klik dua kali pada baris Address 2001. Ubah nilainya dari 1 (kode untuk 4800 bps) menjadi 2 (kode parameter untuk kecepatan 9600 bps), lalu kirim perintah (send)

  • Setelah muncul notifikasi pembacaan error (karena kecepatan sensor sudah berubah), buka kembali pengaturan koneksi serial, ubah parameter baud rate aplikasi menjadi 9600, lalu klik Connect. Data sensor kini berhasil terbaca kembali dengan kecepatan baru yang lebih tinggi.

    • | Hasil Akhir

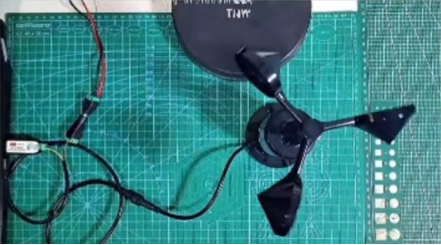

    Hasil pengujian alat menunjukkan bahwa sensor kecepatan angin telah berhasil terhubung dan berfungsi dengan baik.

    | Kesimpulan

    Implementasi sensor Anemometer berbasis RS485 Modbus RTU ini berhasil dilakukan dengan mengintegrasikan perangkat keras ke laptop melalui konverter USB, di mana sistem mampu membaca dan menampilkan data kecepatan angin secara real-time pada aplikasi Modbus Poll dengan nilai register yang stabil dan akurat setelah dikonversikan ke satuan meter per detik

    Kami Siap Bantu Kamu

    Jasa IoT Industri

    Integrasi IoT untuk efisiensi industri.

    • ✔ Solusi custom
    • ✔ Implementasi profesional
    • ✔ Support berkelanjutan
    Konsultasi Gratis

    Web Dashboard IoT

    Monitoring data real-time & modern.

    • ✔ Real-time
    • ✔ UI modern
    • ✔ Aman & scalable
    Hubungi Kami

    Sertifikasi IoT BNSP

    Upgrade skill + sertifikat resmi.

    • ✔ Sertifikasi BNSP
    • ✔ Praktik langsung
    • ✔ Untuk profesional
    Daftar Sekarang

    | FAQ (Frequently Asked Questions)

    Mengapa nilai kecepatan angin yang muncul di Modbus Poll berupa angka ratusan, padahal anginnya tidak terlalu kencang?

    Angka tersebut merupakan nilai mentah (raw data) dari register sensor yang belum dikonversi. Sebagian besar sensor Anemometer industri menggunakan faktor pengali 10 atau 100 untuk menghindari angka desimal di data Modbus. Jadi, jika di layar muncul angka 35, Anda perlu membaginya dengan 10 sehingga kecepatan angin aslinya adalah 3.5 m/s.

    Bagaimana cara membedakan registrasi data antara sensor arah angin (Wind Direction) dan kecepatan angin (Anemometer)?

    Kedua sensor ini menggunakan alamat register (holding register address) yang berbeda pada datasheet-nya. Meskipun sama-sama menggunakan protokol RS485 Modbus, sensor kecepatan angin biasanya meletakkan data kecepatannya di Address 0 atau Address 1 (tergantung merek), dengan nilai output yang linear terhadap kecepatan putaran mangkok sensor.

    Apakah panjang kabel bawaan Anemometer dapat memengaruhi keakuratan data kecepatan angin yang dikirim?

    Karena sensor Anemometer ini menggunakan komunikasi berbasis RS485, data yang dikirimkan berbentuk sinyal digital yang sangat tahan terhadap gangguan (noise). Jarak transmisi kabel bisa mencapai hingga 1.200 meter tanpa kehilangan akurasi data, sehingga sangat aman dan stabil untuk diletakkan di area terbuka atau di atas tower stasiun cuaca.
