Panduan Lengkap Menggunakan Wind Direction Sensor untuk Stasiun Cuaca

Pernah penasaran bagaimana stasiun cuaca bisa tahu persis ke mana angin berhembus? Di video ini, kita akan mengupas tuntas cara membaca arah angin secara akurat menggunakan Wind Direction Sensor. Mulai dari memahami prinsip kerjanya, melakukan coding, hingga melihat langsung perubahan data arah mata angin secara real-time. Tonton sampai habis untuk melihat bagaimana sensor ini bekerja mendeteksi setiap hembusan angin!

| Daftar Isi

Alat dan Bahan

Design Wiring

Implementasi

Hasil Akhir

Kesimpulan

Frequently Asked Questions

Tonton Video Tutorial Lengkapnya Di Sini!!

| Alat dan Bahan

USB Modbus

Female Jack DC

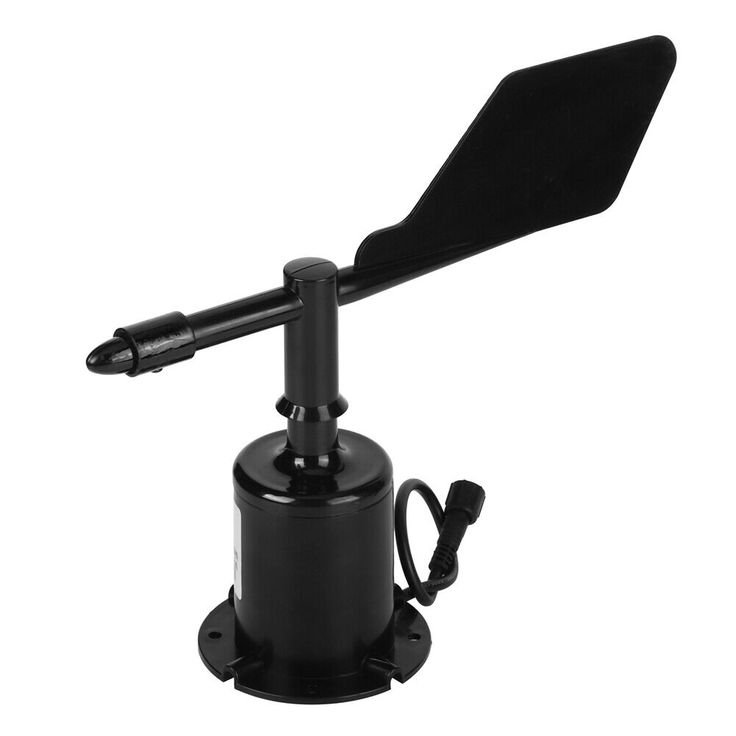

Wind Direction Sensor

Modbus Poll

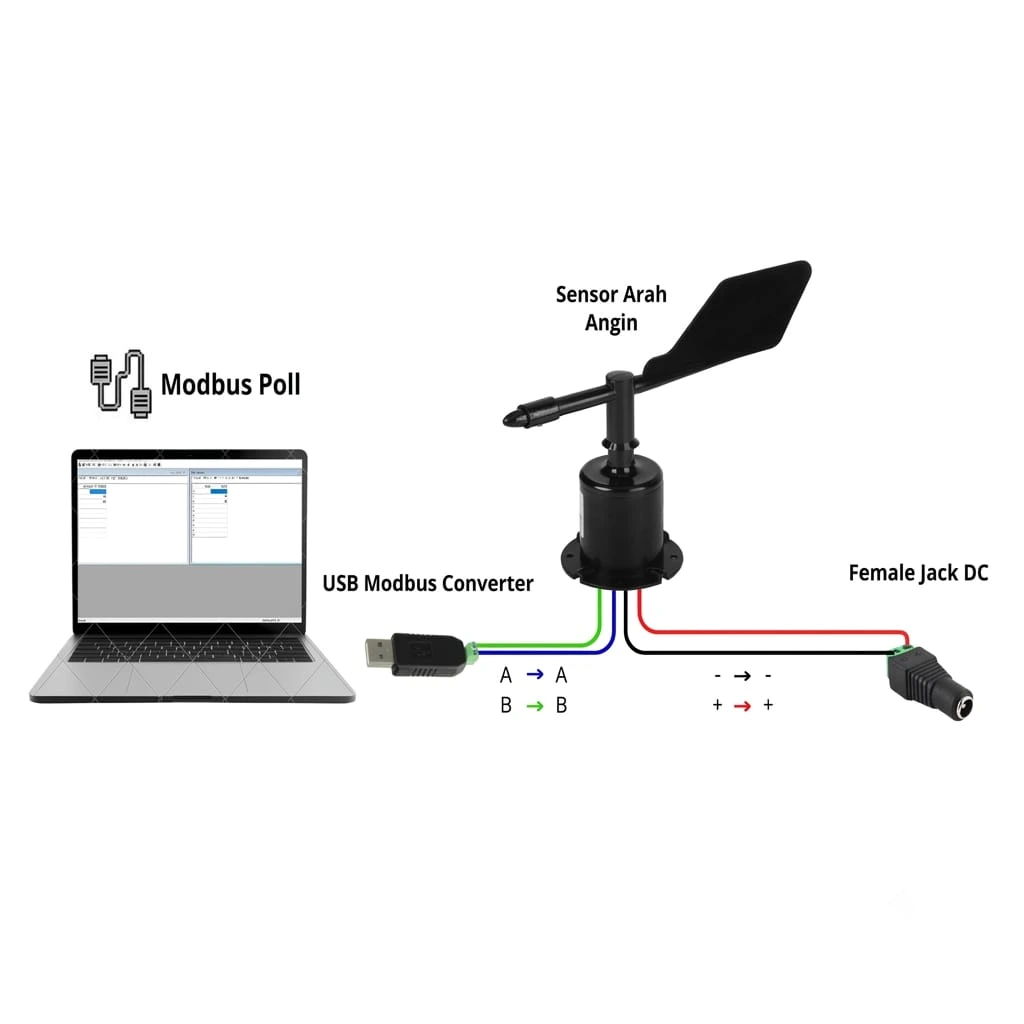

|Design Wiring

| Implementasi

Untuk mengintegrasikan Wind Direction Sensor ke dalam proyek, berikut merupakan langkah-langkah Hardware dan juga Software untuk Sensor Arah Angin.

> Hardware

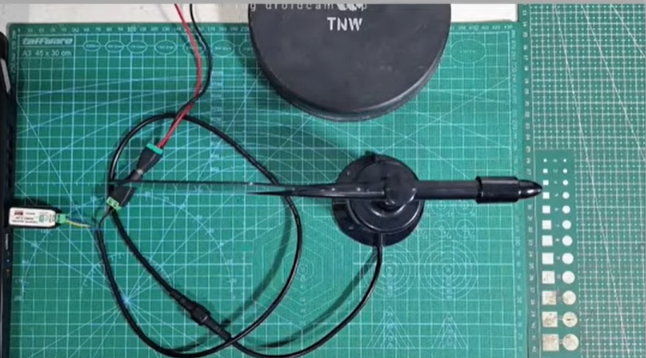

  • Sediakan Wind Direction Sensor dan power supply DC sebesar 10 sampai 30 Volt (pada video menggunakan adaptor 12,4 Volt)

  • Sambungkan kabel berwarna cokelat ke terminal tegangan positif (+) dan kabel berwarna hitam ke terminal tegangan negatif (-) pada power supply

  • Sambungkan kabel data sensor ke konverter USB-to-RS485 dengan ketentuan: kabel kuning (atau hijau tergantung tipe) ke terminal A (RS485A), dan kabel biru ke terminal B (RS485B)

  • Pastikan sensor sudah menyala, lalu tancapkan ujung USB dari konverter RS485 tersebut ke port USB pada laptop atau PC Anda

    • > Software

  • A. Langkah Membaca Data Sensor

  • Buka Aplikasi, jalankan program Modbus Poll pada laptop Anda

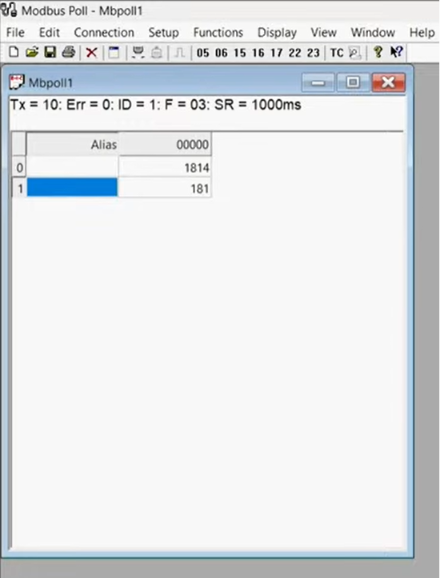

  • Atur Koneksi, klik menu Connection > Connect. Pilih jenis koneksi Serial Port, arahkan port COM ke nomor yang aktif (misalnya COM5), dan atur baud rate bawaan pabrik ke 4800

  • Atur Parameter Protokol: Pastikan nilai Stop bit diatur ke 1 dan Slave ID atau Device Address diisi angka 1. Klik OK untuk menghubungkan

  • Sesuaikan Jumlah Data (Quantity). Ubah nilai Quantity pembacaan register menjadi 2 pada alamat (address) awal 0 untuk menampilkan nilai sudut (angle value bervariasi dari 0 hingga 3599 atau 0 hingga 359 derajat)

  • B. Langkah Mengubah Baud Rate Sensor (Opsional)

  • Buka Register Parameter. Ubah alamat baca pada Modbus Poll ke address 2000 (untuk Slave ID) dan 2001 (untuk konfigurasi Baud Rate)

  • Modifikasi Nilai Baud Rate. Klik dua kali pada baris address 2001. Ubah nilainya dari 1 (kode untuk 4800 bps) menjadi 2 (kode untuk mengubah kecepatan ke 9600 bps), lalu klik send

  • Koneksikan Ulang Perangkat. Setelah muncul notifikasi Timeout Error (karena kecepatan sensor sudah berubah), buka kembali pengaturan koneksi serial, ubah nilai baud rate aplikasi menjadi 9600, lalu klik Connect agar data dapat terbaca kembali secara normal

    • | Hasil Akhir

    Setelah seluruh prosedur hardware dan software di atas berhasil diimplementasikan, hasil akhir yang diperoleh adalah sebagai berikut. Koneksi Stabil Tanpa Error, Pembacaan Data secara Real-Time, Nilai Derajat yang Akurat.

    | Kesimpulan

    Implementasi Wind Direction Sensor berbasis RS485 Modbus RTU ini berhasil dilakukan dengan mengintegrasikan koneksi fisik hardware (melalui adaptor daya dan konverter USB) dengan konfigurasi software Modbus Poll, di mana sistem mampu membaca data sudut arah mata angin secara real-time, serta sukses melakukan kustomisasi kecepatan transfer data (baud rate) ke 9600 bps secara stabil tanpa error.
