Cara Membuat Emergency Push Button dengan MicroController, LED & Buzzer
Video Selengkapnya:
Dalam panduan praktis kali ini, kami menyajikan video mentahan tutorial langkah demi langkah mengenai cara melakukan konfigurasi dan pengujian sensor emergency menggunakan push button. Melalui simulasi rangkaian, Anda akan diajak melihat bagaimana proses pemasangan dan penghubungan push button dengan sistem indikator berupa LED dan buzzer. Ketika tombol emergency ditekan, LED dan buzzer akan aktif secara bersamaan sebagai tanda peringatan darurat, dengan menghasilkan cahaya yang terang dan suara buzzer yang keras sehingga kondisi emergency dapat diketahui dengan cepat. Tutorial ini juga menunjukkan proses pengujian fungsi tombol serta respons LED dan buzzer untuk memastikan sistem berjalan dengan baik dan sesuai kebutuhan.

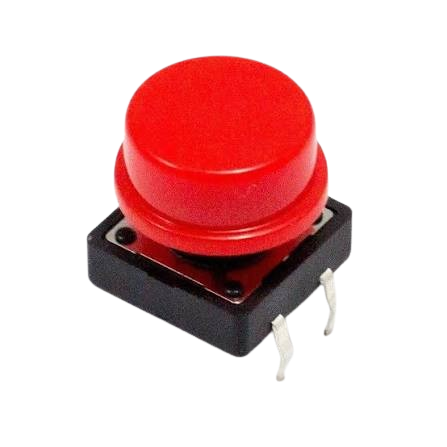

| Alat dan Bahan

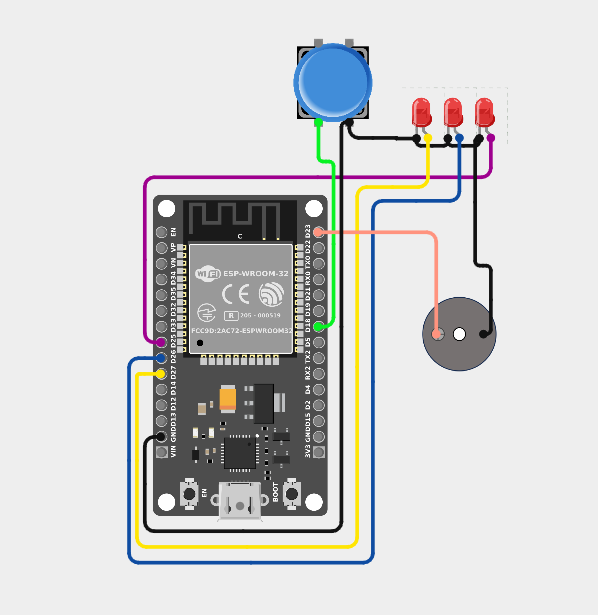

|Design Wiring

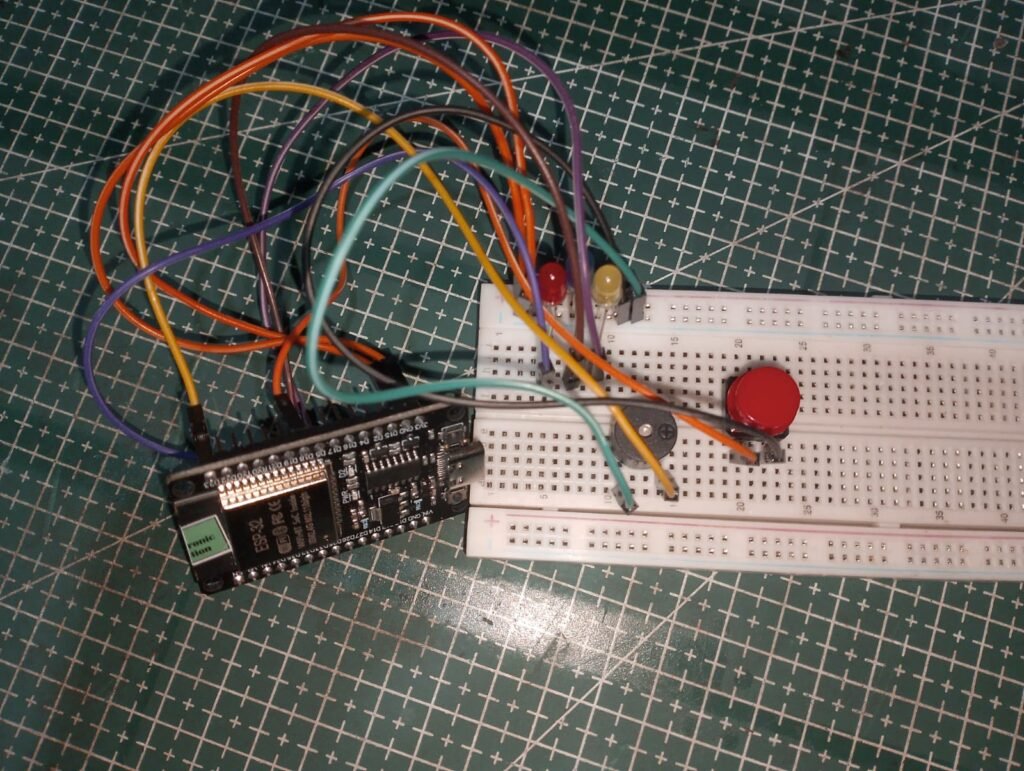

| Implementasi
Implementasi sistem emergency push button dilakukan dengan menggunakan sebuah tombol sebagai input untuk mengaktifkan sistem peringatan darurat. Ketika tombol push button ditekan, sistem akan secara otomatis mengaktifkan LED dan buzzer secara bersamaan. LED berfungsi sebagai indikator visual dengan cahaya yang terang, sedangkan buzzer menghasilkan suara yang keras sebagai indikator audio agar kondisi emergency dapat segera diketahui oleh pengguna.
Sistem ini dapat diterapkan pada berbagai area yang membutuhkan tombol peringatan darurat, seperti ruang kerja, laboratorium, area produksi, maupun lingkungan industri. Setelah tombol ditekan, LED dan buzzer tetap aktif sebagai tanda bahwa kondisi darurat sedang berlangsung hingga sistem di-reset atau tombol dikembalikan ke kondisi normal sesuai rancangan.
| Hasil Akhir
Projek implementasi ini berhasil mengintegrasikan push button emergency dengan sistem peringatan berbasis LED dan buzzer. Melalui pengujian pada rangkaian, sistem mampu mendeteksi kondisi ketika tombol emergency ditekan dan secara otomatis mengaktifkan LED serta buzzer secara bersamaan. LED menghasilkan cahaya yang terang sebagai indikator visual, sedangkan buzzer menghasilkan suara yang keras sebagai indikator audio untuk memberikan peringatan secara cepat dan jelas. Hasil pengujian menunjukkan bahwa sistem dapat merespons tekanan tombol dengan baik dan menjalankan fungsi peringatan emergency tanpa adanya error atau kendala teknis.
| Code
const int tombol = 18;
const int led1 = 25;
const int led2 = 26;
const int led3 = 27;
const int buzzer = 23;
void setup() {
pinMode(tombol, INPUT_PULLUP);
pinMode(led1, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
pinMode(buzzer, OUTPUT);
// Kondisi awal
digitalWrite(led1, LOW);
digitalWrite(led2, LOW);
digitalWrite(led3, LOW);
noTone(buzzer);r
}
void loop() {
// Tombol ditekan
if (digitalRead(tombol) == LOW) {
// Emergency aktif selama 5 detik
unsigned long waktuMulai = millis();
while (millis() - waktuMulai < 5000) {
// LED 1
digitalWrite(led1, HIGH);
digitalWrite(led2, LOW);
digitalWrite(led3, LOW);
tone(buzzer, 1000);
delay(100);
// LED 2
digitalWrite(led1, LOW);
digitalWrite(led2, HIGH);
digitalWrite(led3, LOW);
tone(buzzer, 1500);
delay(100);
// LED 3
digitalWrite(led1, LOW);
digitalWrite(led2, LOW);
digitalWrite(led3, HIGH);
tone(buzzer, 2000);
delay(100);
}
// Setelah 5 detik, semua mati
digitalWrite(led1, LOW);
digitalWrite(led2, LOW);
digitalWrite(led3, LOW);
noTone(buzzer);
// Tunggu sampai tombol dilepas
while (digitalRead(tombol) == LOW) {
delay(10);
}
}
}
| Kesimpulan
Berdasarkan hasil implementasi dan pengujian, sistem emergency push button berhasil dirancang dan berfungsi dengan baik sebagai perangkat peringatan kondisi darurat. Ketika tombol push button ditekan, sistem dapat mengaktifkan LED dan buzzer secara bersamaan, sehingga menghasilkan indikator visual berupa cahaya terang dan indikator audio berupa suara keras.
Implementasi ini menunjukkan bahwa penggunaan push button emergency dapat memberikan respons peringatan yang cepat dan mudah dikenali oleh pengguna. Dengan demikian, sistem dapat digunakan sebagai salah satu solusi sederhana untuk meningkatkan aspek keamanan dan keselamatan, terutama pada lingkungan kerja, laboratorium, maupun area yang membutuhkan tombol penghentian atau peringatan darurat.
Kami Siap Bantu Kamu
Jasa IoT Industri
Integrasi IoT untuk efisiensi industri.
- ✔ Solusi custom
- ✔ Implementasi profesional
- ✔ Support berkelanjutan
Web Dashboard IoT
Monitoring data real-time & modern.
- ✔ Real-time
- ✔ UI modern
- ✔ Aman & scalable
Sertifikasi IoT BNSP
Upgrade skill + sertifikat resmi.
- ✔ Sertifikasi BNSP
- ✔ Praktik langsung
- ✔ Untuk profesional
| FAQ (Frequently Asked Questions)
Keduanya memberikan jenis peringatan yang berbeda. LED memberikan indikator visual, sedangkan buzzer memberikan indikator suara. Penggunaan keduanya secara bersamaan membuat alarm lebih mudah dikenali, terutama ketika kondisi lingkungan bising atau ketika pengguna tidak sedang melihat panel indikator.
Hal tersebut bergantung pada rancangan program atau rangkaian. Sistem dapat dibuat agar buzzer dan LED aktif selama tombol ditekan, atau menggunakan mekanisme latching sehingga alarm tetap aktif sampai dilakukan reset. Untuk sistem emergency, mekanisme latching biasanya lebih mudah memastikan bahwa alarm tidak terlewatkan.
Sistem ini dapat digunakan sebagai indikator atau alarm emergency sederhana, tetapi untuk aplikasi keselamatan yang kritis, sistem perlu dilengkapi fitur tambahan seperti emergency stop, sumber daya cadangan, proteksi rangkaian, serta pengujian dan standar keselamatan yang sesuai. Jadi, LED dan buzzer saja belum cukup untuk menggantikan sistem keselamatan industri yang tersertifikasi.
