Canggih!! dengan Komponen Sederhana Deteksi Barang Menggunakan Sensor InfraRed!!

Video Selengkapnya:

Dalam panduan praktis kali ini, kami menyajikan video mentahan tutorial langkah demi langkah mengenai cara melakukan konfigurasi dan pengujian Sensor Infrared (IR) untuk mendeteksi barang. Melalui simulasi rangkaian, Anda akan diajak melihat bagaimana proses pemasangan dan penghubungan sensor Infrared dengan sistem indikator berupa LED dan buzzer. Ketika sensor IR mendeteksi adanya barang atau objek, LED dan buzzer akan aktif secara bersamaan sebagai tanda bahwa objek telah terdeteksi. Tutorial ini juga menunjukkan proses pengujian fungsi sensor serta respons LED dan buzzer untuk memastikan sistem deteksi barang dapat berjalan dengan baik dan sesuai kebutuhan.

| Daftar Isi

Alat dan Bahan

Design Wiring

Implementasi

Hasil Akhir

Code

Kesimpulan

Frequently Asked Questions

| Alat dan Bahan

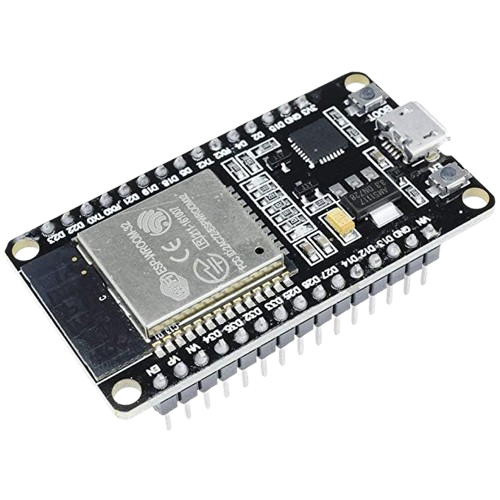

ESP-32

Link Pembelian

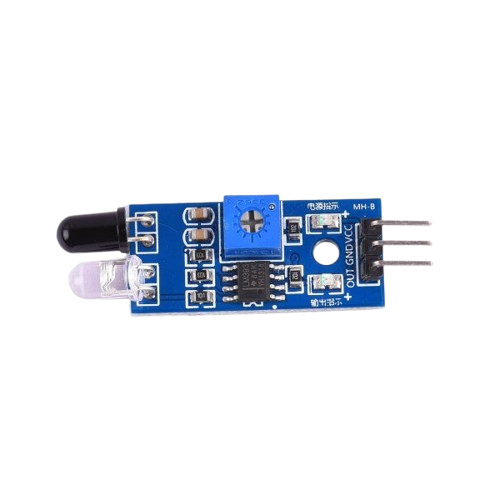

Sensor InfraRed (IR)

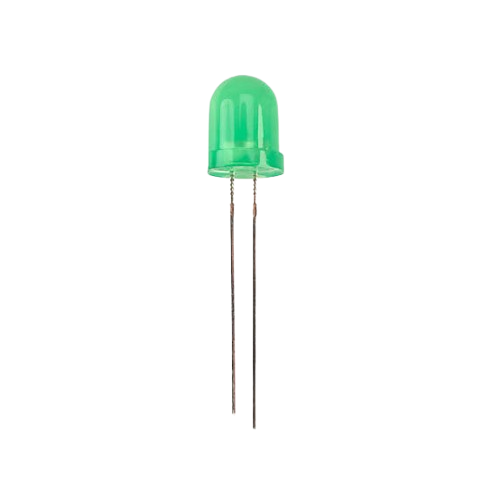

Light Emitting Diode(LED)

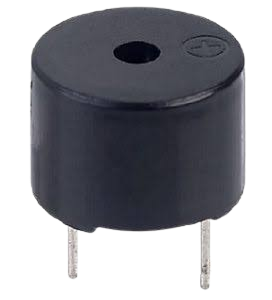

Buzzer

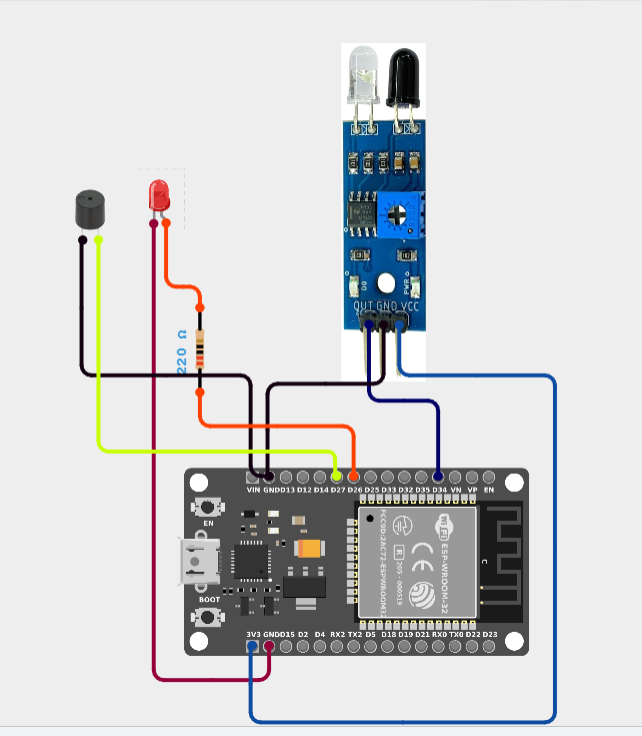

|Design Wiring

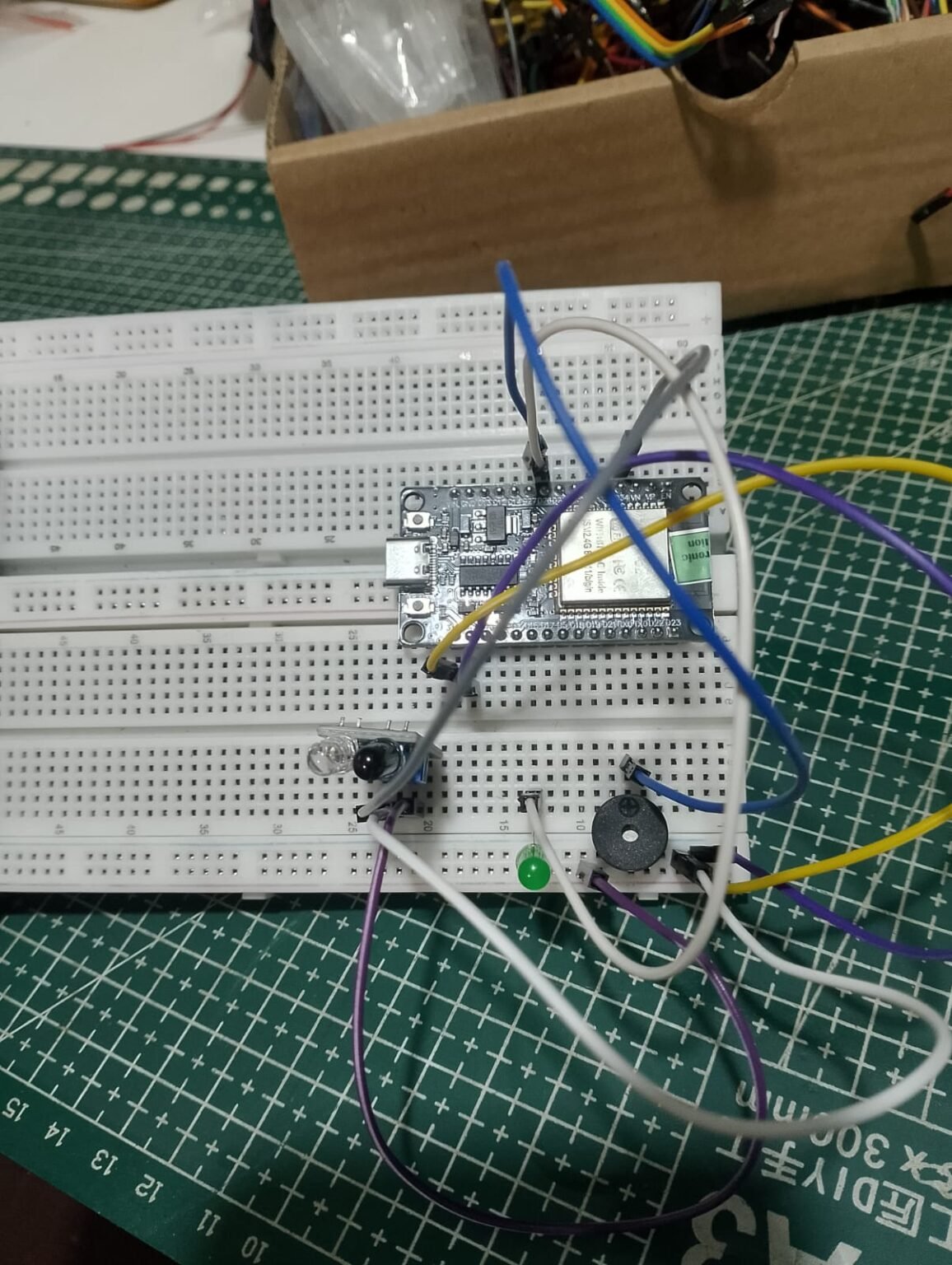

| Implementasi

Implementasi sistem Sensor Infrared (IR) dilakukan dengan menggunakan sensor sebagai input untuk mendeteksi keberadaan barang atau objek. Ketika sensor IR mendeteksi adanya objek di area yang ditentukan, sistem akan secara otomatis mengaktifkan LED dan buzzer secara bersamaan. LED berfungsi sebagai indikator visual dengan cahaya yang terang, sedangkan buzzer menghasilkan suara sebagai indikator audio sehingga keberadaan barang atau objek dapat diketahui dengan cepat oleh pengguna.

Sistem ini dapat diterapkan pada berbagai kebutuhan yang memerlukan deteksi barang secara otomatis, seperti sistem penghitung objek, pendeteksi benda pada jalur produksi, sistem keamanan, maupun simulasi otomatisasi sederhana. Ketika objek terdeteksi oleh sensor IR, LED dan buzzer akan aktif sebagai tanda bahwa proses deteksi berhasil dilakukan. Setelah objek tidak lagi terdeteksi, sistem dapat kembali ke kondisi normal sesuai dengan rancangan dan program yang digunakan.

| Hasil Akhir

Projek implementasi ini berhasil mengintegrasikan sensor Infrared (IR) dengan sistem indikator berbasis LED dan buzzer. Melalui pengujian pada rangkaian, sistem mampu mendeteksi keberadaan barang atau objek menggunakan sensor IR dan secara otomatis mengaktifkan LED serta buzzer secara bersamaan ketika objek terdeteksi. LED menghasilkan cahaya sebagai indikator visual, sedangkan buzzer menghasilkan suara sebagai indikator audio untuk memberikan tanda bahwa objek telah berhasil terdeteksi. Hasil pengujian menunjukkan bahwa sistem dapat merespons keberadaan objek dengan baik dan menjalankan fungsi deteksi barang secara otomatis tanpa adanya error atau kendala teknis.

| Code

➕➕
InfraRedCode.cpp
#define IR_SENSOR 34   // pin input sensor IR
#define LED 26         // pin output LED
#define BUZZER 27      // pin output buzzer

int irValue = 0;
int threshold = 2000; // sesuaikan dengan kondisi sensor IR
const char* ssid = "Edutic.id";
const char* password = "Edutic5758-";

void setup() {
  Serial.begin(115200);
  pinMode(LED, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(IR_SENSOR, INPUT);
}

void loop() {
  irValue = analogRead(IR_SENSOR);
  Serial.println(irValue);

  if (irValue < threshold) {
    digitalWrite(LED, HIGH);

    // tambahan instruksi: buzzer bernilai sesuai jarak
    int freq = map(irValue, 0, threshold, 1000, 200);
    tone(BUZZER, freq); // buzzer bunyi dengan frekuensi sesuai jarak

    Serial.print("🚨 Objek terdeteksi! Frekuensi buzzer: ");
    Serial.println(freq);
  } else {
    digitalWrite(LED, LOW);
    noTone(BUZZER); // matikan buzzer
    Serial.println("Aman ✅");
  }

  delay(200);
}

| Kesimpulan

Berdasarkan hasil implementasi dan pengujian, sistem sensor Infrared (IR) berhasil dirancang dan berfungsi dengan baik sebagai perangkat untuk mendeteksi keberadaan barang atau objek. Ketika objek terdeteksi oleh sensor IR, sistem dapat mengaktifkan LED dan buzzer secara bersamaan, sehingga menghasilkan indikator visual berupa cahaya dan indikator audio berupa suara.

Implementasi ini menunjukkan bahwa penggunaan sensor Infrared dapat memberikan respons deteksi yang cepat dan mudah dikenali oleh pengguna. Dengan demikian, sistem dapat digunakan sebagai salah satu solusi sederhana untuk mendeteksi keberadaan barang atau objek secara otomatis, terutama pada sistem keamanan, proses produksi, maupun berbagai kebutuhan otomatisasi lainnya.

Kami Siap Bantu Kamu

Jasa IoT Industri

Integrasi IoT untuk efisiensi industri.

  • ✔ Solusi custom
  • ✔ Implementasi profesional
  • ✔ Support berkelanjutan
Konsultasi Gratis

Web Dashboard IoT

Monitoring data real-time & modern.

  • ✔ Real-time
  • ✔ UI modern
  • ✔ Aman & scalable
Hubungi Kami

Sertifikasi IoT BNSP

Upgrade skill + sertifikat resmi.

  • ✔ Sertifikasi BNSP
  • ✔ Praktik langsung
  • ✔ Untuk profesional
Daftar Sekarang

| FAQ (Frequently Asked Questions)

Seberapa akurat sensor Infrared dalam mendeteksi barang?

Akurasi sensor IR dipengaruhi oleh jarak objek, ukuran, warna, jenis permukaan, serta kondisi lingkungan. Oleh karena itu, sensor IR cukup efektif untuk deteksi objek sederhana, tetapi perlu dilakukan pengujian dan penyesuaian jarak agar hasil deteksi lebih konsisten.

Apakah warna dan permukaan barang dapat memengaruhi hasil deteksi sensor IR?

Ya. Warna gelap atau permukaan yang memiliki karakteristik pantulan inframerah rendah dapat membuat sensor lebih sulit mendeteksi objek. Sebaliknya, permukaan yang memantulkan inframerah dengan baik cenderung lebih mudah terdeteksi.



Mengapa sensor IR terkadang mendeteksi objek padahal tidak ada barang?

Hal tersebut dapat terjadi karena gangguan cahaya dari lingkungan, pantulan dari benda di sekitar, posisi sensor yang kurang tepat, atau sensitivitas sensor yang terlalu tinggi. Kalibrasi dan pengaturan posisi sensor diperlukan untuk mengurangi kesalahan deteksi.
