Lebih Ringkas! Cara Baca Sensor Renatta Metode Daisy Chain di Modbus Poll

Punya proyek IoT atau otomasi industri yang membutuhkan pembacaan banyak sensor, tapi ingin instalasi kabel tetap ringkas? Metode Daisy Chain adalah solusinya. Melalui panduan ini, kita akan mempraktikkan cara membaca data 4 buah sensor suhu dan kelembapan Renatta menggunakan software Modbus Poll. Cukup dengan satu Modbus Converter, Anda sudah bisa menghemat jalur kabel tanpa mengurangi akurasi data. Yuk, simak tutorial lengkapnya di bawah ini!

| Daftar Isi

Alat dan Bahan

Design Wiring

Implementasi

Hasil Akhir

Kesimpulan

Frequently Asked Questions

Tonton Video  Tutorial Lengkap Di Sini !!!

| Alat dan Bahan

Sensor Renatta Room RN-N01-2D LCD

Link Pembelian >>>

Converter USB Modbus RTU RS-485

Link Pembelian >>>

Power Supply 24V

Link Pembelian >>>

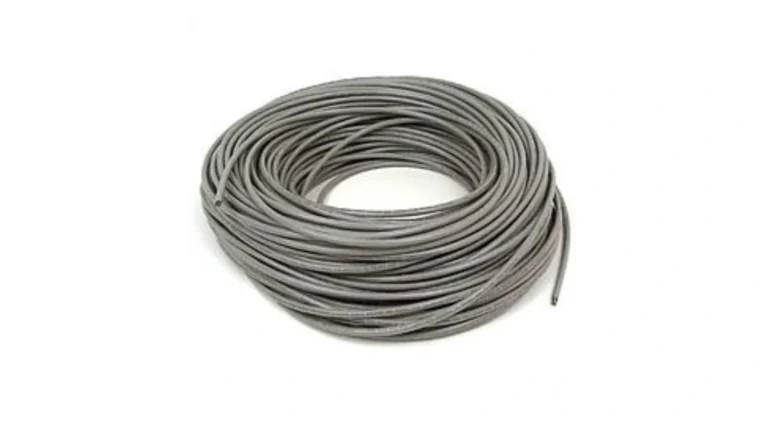

Kabel LAN

Link Pembelian >>>

Modbus Poll

Link Download >>>

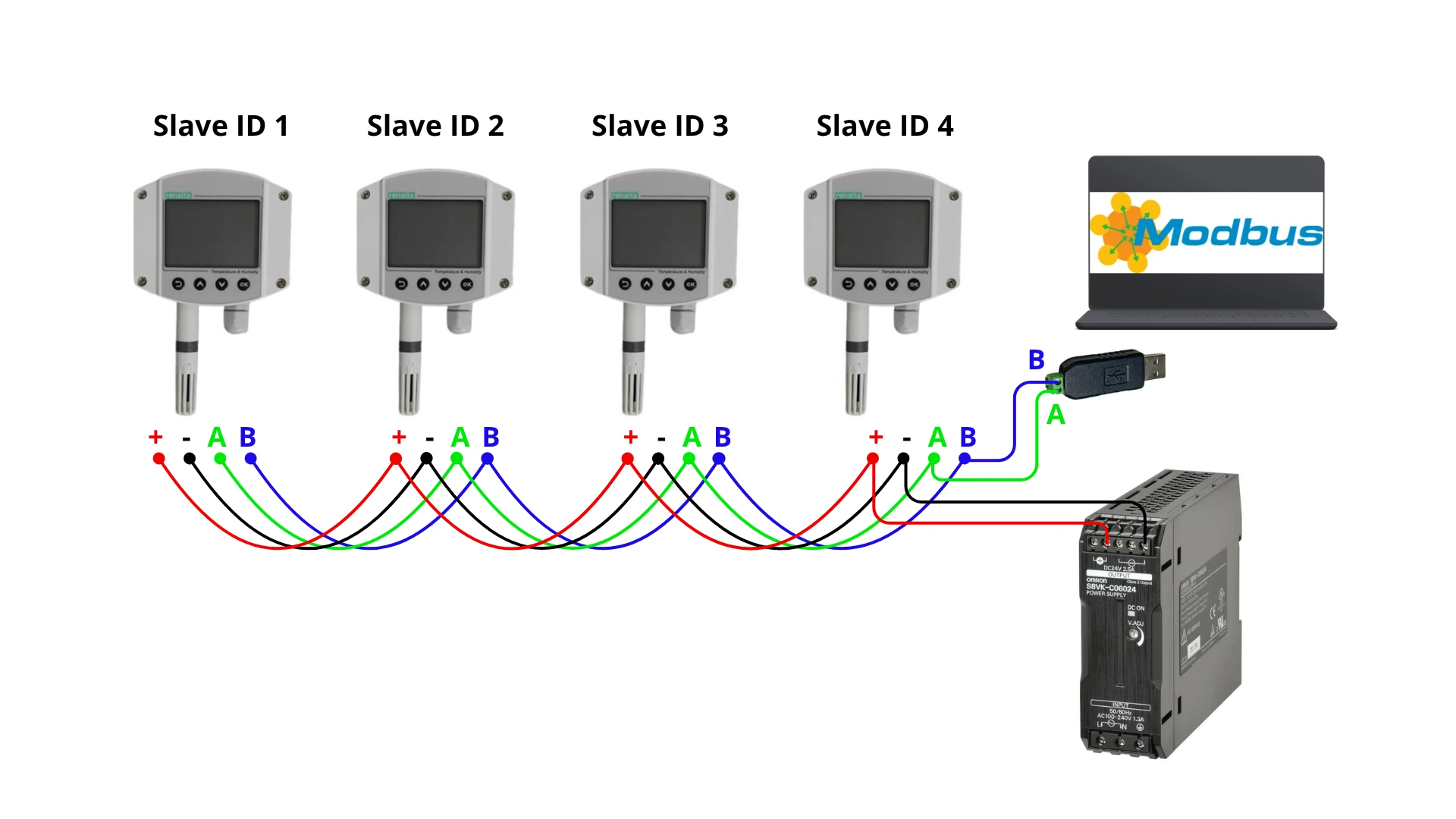

|Design Wiring

| Implementasi

Bagian ini merupakan langkah-langkah untuk merangkai wiring dan setting di Modbus Poll

> Hardware

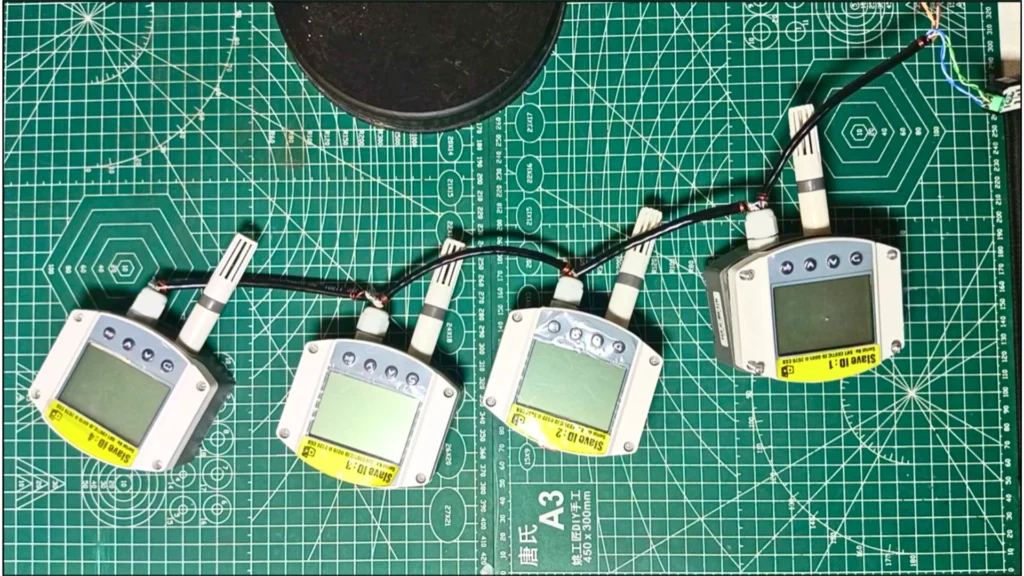

  • Siapkan Semua komponen yang akan di Wiring.

  • Tarik kabel dari pin A pada Slave ID 1, hubungkan ke pin A pada Slave ID 2.

  • Dari pin A di Slave ID 2, hubungkan ke pin A pada Slave ID 3, lalu lanjut ke pin A pada Slave ID 4.

  • Ujung kabel pin A dari Slave ID 4 dihubungkan ke terminal A pada USB to RS485 Converter.

  • Lakukan hal yang sama untuk pin B. Hubungkan semua pin B dari Slave ID 1 --> Slave ID 2 --> Slave ID 3 --> Slave ID 4 secara beruntun, lalu pasang ujungnya ke terminal B pada USB to RS485 Converter.

  • Hubungkan pin V+ dari Slave ID 1 --> Slave ID 2 --> Slave ID 3 -->Slave ID 4.

  • Ujung akhir dari pin V+ di Slave ID 4 ditarik dan dihubungkan ke terminal Positif (+) pada Power Supply.

  • Hubungkan pin V- dari Slave ID 1 --> Slave ID 2 --> Slave ID 3 --> Slave ID 4.

  • Ujung akhir dari pin V- di Slave ID 4 ditarik dan dihubungkan ke terminal Negatif (-) pada Power Supply.

  • Selanjutnya Tancapkan USB to RS485 Converter ke port USB Laptop/PC dan mulai konfigurasi menggunakan Modbus Poll.

    • > Software

  • Setting Koneksi

  • Buka aplikasi Modbus Poll.

  • Setting koneksi dengan klik Connection>>Connect.

  • Setelah masuk pada Connection Setup pilih Connection pada Serial Port.

  • Untuk COM port pilih yang tertera tulisan (USB Serial Port).

  • Pada kolom Baudrate pilih 9600, kemudian Data Bit pilih 8 Data Bit, untuk Parity pakai None Parity dan Stop Bit pakai 1 Stop Bit (Sesuaikan dengan settingan pada Sensor).

  • Selanjutnya untuk Response Timeout dan Delay Between Polls biarkan untuk Default dan klik OK.

  • Membaca Data Sensor.

  • Untuk membaca data sensor klik Setup>>Read/Write Definition.

  • Kolom Slave ID sesuaikan dengan Slave ID pada sensor yang dibaca (Slave ID 1), kolom Function pilih 03 Read Holding Register dan untuk Address, Quantity, dan Scan Rate biarkan Default kemudian klik OK.

  • Hasilnya akan muncul data Temperature dan Humidity dari Sensor 1 (Slave ID 1).

  • Menambahkan Papan Baru.

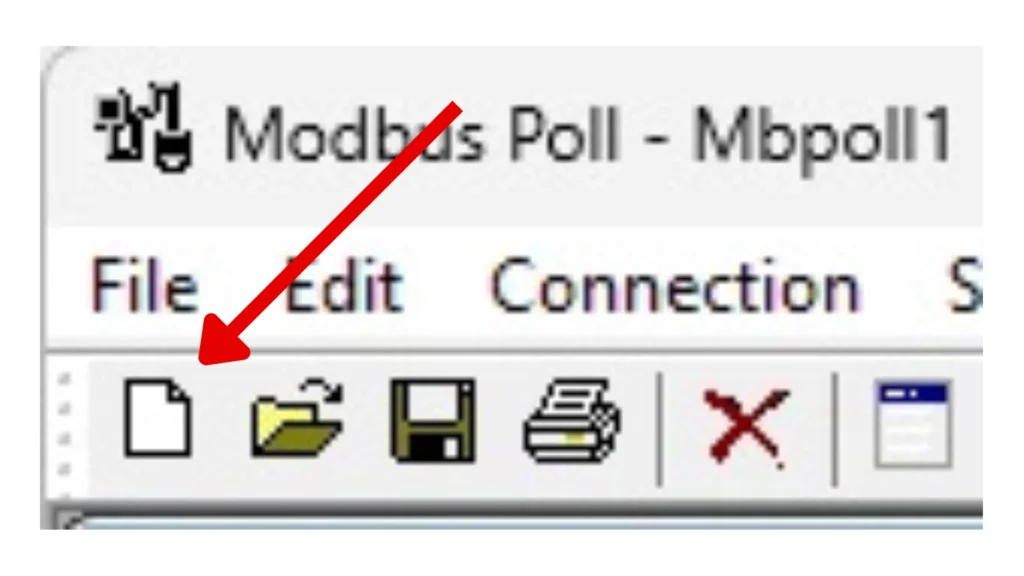

  • Untuk membaca data dari seluruh sensor, tambah papan baru dengan klik ikon kertas pada pojok kiri atas.

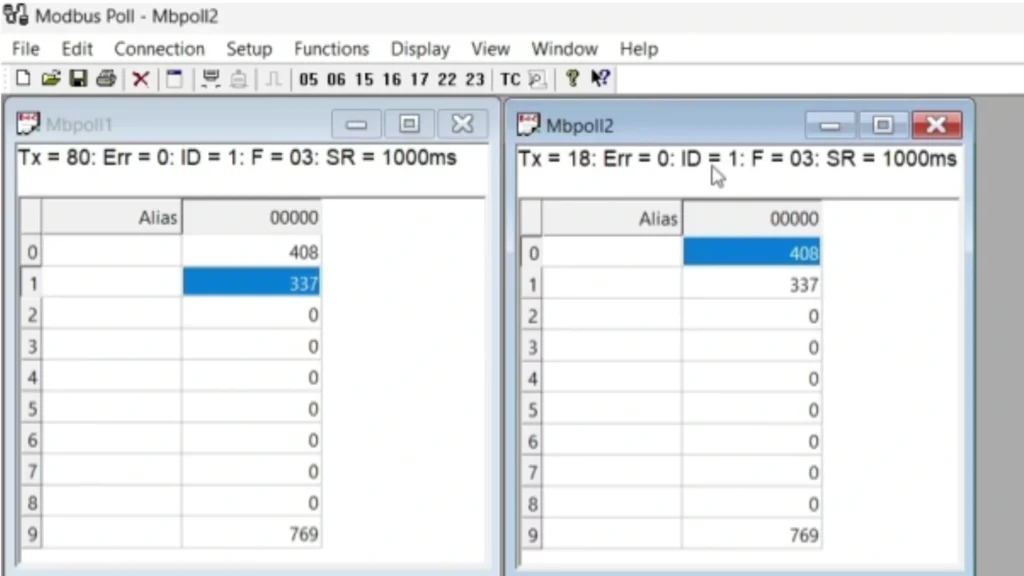

  • Hasilnya akan muncul papan baru. Untuk ukuran papan bisa disesuaikan agar lebih rapi.

  • Pada papan baru masih menampilkan data dari sensor 1 dengan Slave ID 1.

  • Membaca Data Seluruh Sensor.

  • Untuk menampilkan data dari Sensor 2 Klik Kanan pada Area Papan Baru selanjutnya pilih Read/Write Definition dan Ubah Slave ID Sesuai Sensor yang Akan Dibaca(Slave ID 2) kemudian klik OK.

  • Hasilnya akan menampilkan data sensor Slave ID 2.

  • Untuk membaca Sensor 3 dan 4 ulangi langkah dengan Menambahkan Papan Baru dan Setting Slave ID pada masing-masing papan sesuai dengan Slave ID pada Sensor yang dibaca.

    • | Hasil Akhir

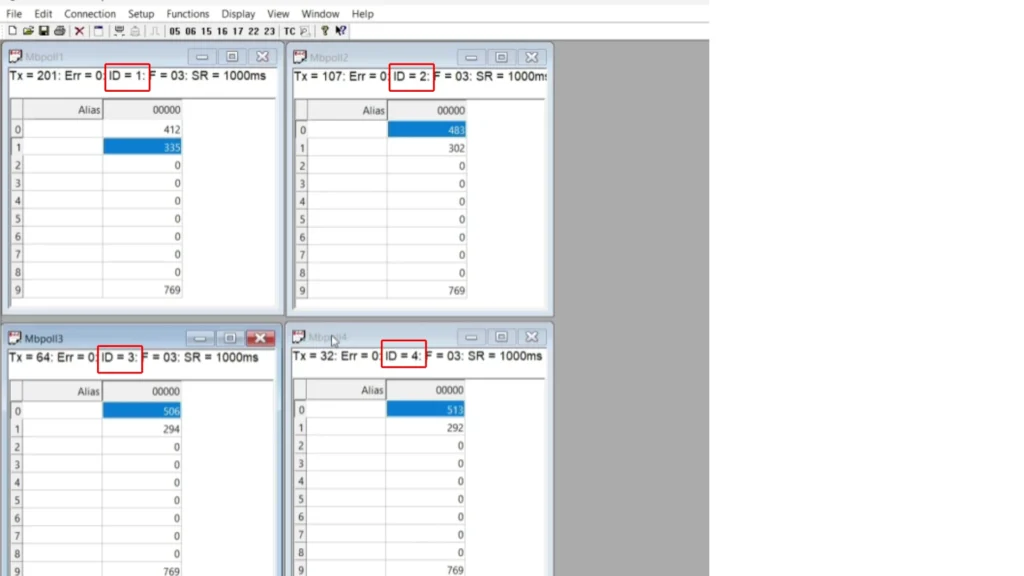

    Hasilnya seluruh data sensor akan tampil sesuai Slave ID masing-masing.

    | Kesimpulan

    Mengintegrasikan banyak sensor suhu dan kelembapan kini tidak perlu rumit dan boros kabel. Dengan menerapkan metode Daisy Chain Modbus RTU RS485, Anda bisa menghubungkan hingga 4 sensor Renatta sekaligus secara paralel hanya dengan menggunakan 2 kabel data. Langkah ini tentunya bisa dicapai melalui konfigurasi yang tepat pada hardware (pembedaan Slave ID) serta pengaturan pada software Modbus Poll.

    Kami Siap Bantu Kamu

    Jasa IoT Industri

    Integrasi IoT untuk efisiensi industri.

    • ✔ Solusi custom
    • ✔ Implementasi profesional
    • ✔ Support berkelanjutan
    Konsultasi Gratis

    Web Dashboard IoT

    Monitoring data real-time & modern.

    • ✔ Real-time
    • ✔ UI modern
    • ✔ Aman & scalable
    Hubungi Kami

    Sertifikasi IoT BNSP

    Upgrade skill + sertifikat resmi.

    • ✔ Sertifikasi BNSP
    • ✔ Praktik langsung
    • ✔ Untuk profesional
    Daftar Sekarang

    | FAQ (Frequently Asked Questions)

    Apa yang terjadi jika kabel data A dan B tidak sengaja terpasang terbalik?

    Jika kabel data A (Positif) dan B (Negatif) terbalik, perangkat atau sensor tidak akan mengalami kerusakan fisik. Namun, komunikasi data akan gagal total sehingga pada software Modbus Poll akan muncul notifikasi error seperti “Timeout Error” atau “Response Error”. Anda cukup menukar kembali posisi kabel A dan B tersebut ke terminal yang benar.

    Mengapa data dari sensor Renatta saya tidak terbaca atau muncul pesan error di Modbus Poll?

    Penyebab paling sering adalah adanya kesamaan Slave ID antar sensor yang terpasang di rangkaian. Pastikan Anda sudah mengubah Slave ID pada masing-masing sensor terlebih dahulu (misal: ID 1, ID 2, ID 3, ID 4) sebelum menghubungkannya bersama-sama ke dalam metode Daisy Chain. Selain itu, periksa kembali pengaturan COM Port, Baudrate (9600), dan ppemasangan kabel data A dan B agar tidak terbalik.

    Apakah jenis kabel yang digunakan memengaruhi kualitas pembacaan data sensor?

    Ya, sangat memengaruhi. Untuk jarak dekat, kabel biasa mungkin masih berfungsi. Namun, untuk instalasi industri atau jarak yang cukup jauh, sangat disarankan menggunakan kabel tipe Twisted Pair berpelindung seperti kabel UTP guna meminimalkan interferensi atau gangguan noise pada sinyal data.
